Механізм противаги, з опорою та пружинним валом, для існуючих пластикових ролетних дверей| для внутрішньої ширини шафи: 767 мм, включаючи пружинні пакети порожні (ліворуч) та червоні (праворуч), 442.06.520

Інструкції та каталоги

Рекомендація для замовлення:
Противагальний механізм постачається попередньо змонтованим у вигляді коробки з необхідними пружинними пакетами. Зусилля пружин також можна регулювати.
За потреби можна встановити додаткові пружинні пакети. Вага ролет становить приблизно 2,7 кг/кв.м..

Поставляється з:

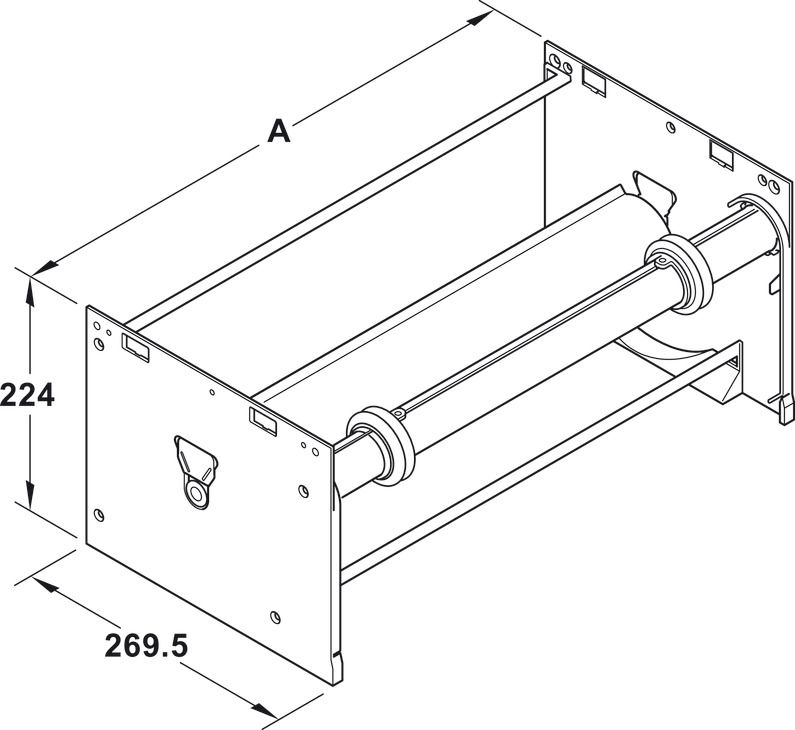

1 коробкою жалюзі з опорою та пружинним валом, попередньо встановленим
з пружинними пакетами
Жалюзі, пластикові, з механізмом противаги
Напрямок руху: вертикальний
Фіксація: для жалюзі з переднім підвісом
Для товщини бічної панелі: 16 мм
Монтаж: кріплення гвинтами
Функціональність: керується ходовою рейкою, противага за допомогою інтегрованого механізму заведення та відхиляючого валу

Примітка
Профіль ручки та планка замка не поєднуються.

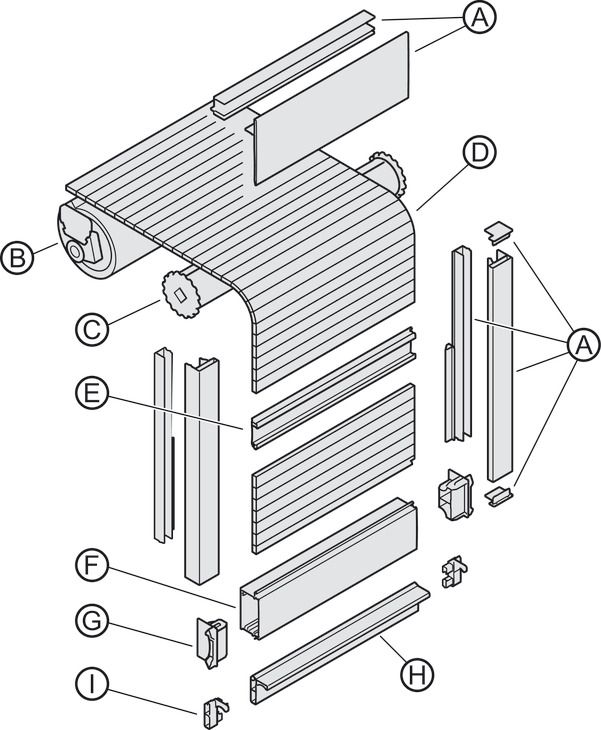

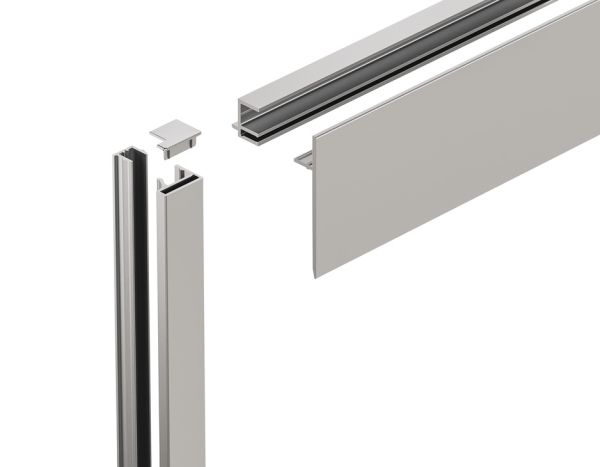

A = Комплект фасадів
B = Заводний вал
C = Відхиляючий вал
D = Килимок для ролет
E = З'єднувальний профіль ручки
F = Планка замка
G = Направляюча планки замка
H = Профіль ручки
I = Направляюча профілю ручки

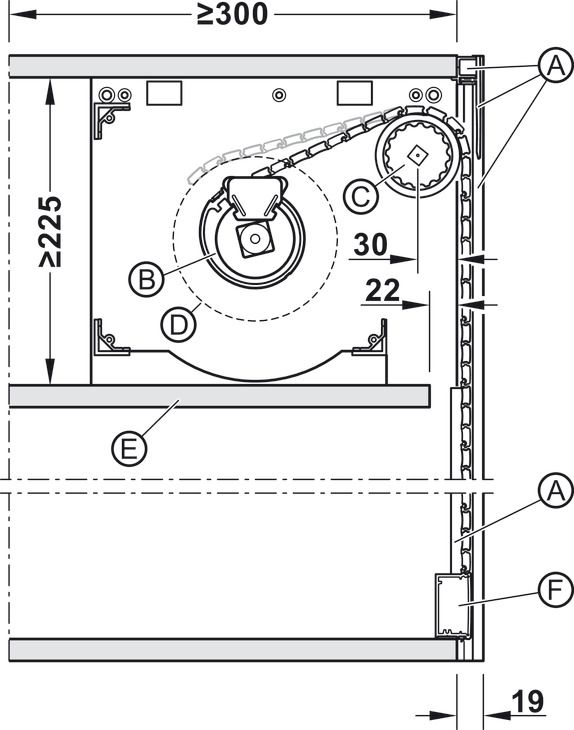

A = Комплект фасадів
B = Заводний вал
C = Відхиляючий вал
D = Діаметр ролика
E = Проміжна полиця, знімна
F = Планка замка
Жалюзі не можуть залишатися в закритому положенні, якщо вага ролет менше 4 кг. Тому рекомендується використовувати замок для утримання їх у закритому положенні.
