Електричний дверний механізм Kesseboehmer eTouch| для висувної комори з переднім кріпленням дверей Dispensa та для висувної комори Convoy Premio, сірий, (546.72.582) 8301600090

Версія: Сила виштовхування: до 120 кг
Розміри: Привід: 333 x 68 x 77 мм (Д x Ш x В) Передній датчик: 32 x 14 x 39 мм (Д x Ш x В) Ширина шафи для кріплення передніх дверей висувний комод 300-600 мм, для комори внутрішній висув 600 мм
Колір/оздоблення: Привід: сірийФронтальний датчик: світло-сірий

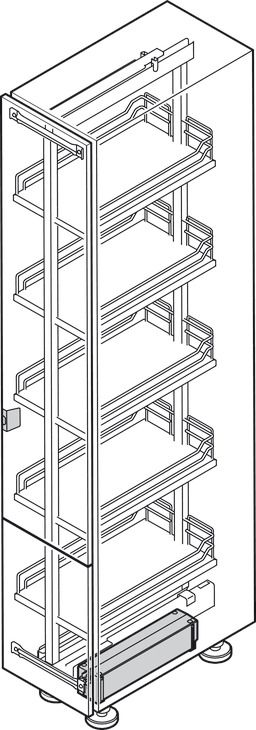

Сфера застосування: для висувного комори для кріплення фасаду дверей Dispensa та для висувної комори Convoy Premio
Підходить для: для висувної комори для переднього кріплення дверей 300–600 мм, для висувної комори 600 мм
Матеріал: пластик
Напруга мережі: 110 В – 240 В змінного струму
Частота мережі: 50–60 Гц
Споживання струму: 2,00 A

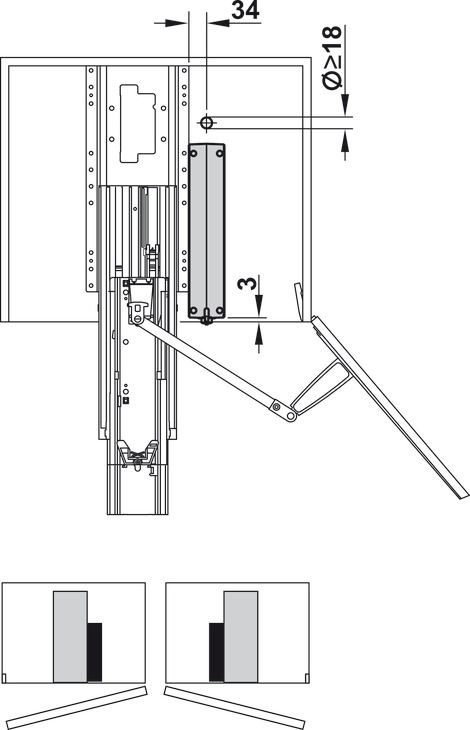

Встановлення: Кріплення передньої частини дверцят Висувний комод: Біля нижньої напрямної з правого боку висувний блок комори: З боку петель
Функціональність: (1) Переконайтеся, що подовжувальна передня частина прилягає до шафи спереду і, отже, має легкий контакт із переднім датчиком і приводним стрижнем. При правильній установці тяга приводу торкається нижнього переднього кронштейна, коли передня панель закрита. Тепер пристрій знаходиться в режимі «шафа закрита». Коротке натискання передньої панелі активує датчик і передає сигнал на накопичувач. Шафа відкривається, висуваючи тягу приводу. Якщо планка приводу не торкається переднього кронштейна, пристрій знаходиться в режимі «шафа відкрито». Сигнал датчика до приводу призводить до короткого звукового сигналу, а смужка не розширюється. (2) Переконайтеся, що передній датчик і привід навчені один одному. (3) Виконайте функціональні тести: Функціональний тест 1 " cabinet open": відкрити шафу. Тяга приводу втягується в привід і знову трохи висувається, а світлодіод блимає через рівні проміжки часу. Натисніть передній датчик. Диск подає короткий звуковий сигнал, а світлодіод блимає швидше. Передній датчик передав сигнал приводу, але смуга не висувається, оскільки пристрій відкрито в режимі «шафа відкрита». Функціональний тест 2 «шафа закрита»: імітуйте закриту шафу, натиснувши пружинне коромисло штока приводу. Тяга приводу втягується в привід і знову трохи висувається. Використовуйте великий палець як опору, щоб гриф торкався його, коли він висувається. Натисніть передній датчик. Накопичувач видає короткий звуковий сигнал, і смужка розтягується.
