Набір для 2х складних дверей, монтаж без підлогової рейки, Hafele Slido D-Fold21 50A / 50B, для дверей вагою до 50 кг, базовий комплект (940.42.510), аналог до арт. (943.16.000, 943.16.001, 943.42.001, 943.42.002), верхню ходову шину та петлі замовляйте окремо

Інструкції та каталоги

Рекомендації до замовлення:
Шина, напрямні, петлі та аксесуари замовляйте окремо.
Монтажний ключ для верхнього опорного фланця замовляйте окремо.
Кількість дверних петель, необхідних для моделі 50A:
на складне дверне полотно: 1 штука з функцією вирівнювання стулки вгорі та 1 штука без функції вирівнювання стулки внизу, до висоти дверей до 2 500 мм.
Кількість петель і магнітів, необхідних для Вирівнювання стулок для моделі 50B в залежності від висоти дверей дивитесь в "Інструкція з встановлення 50B"

Поставляється в комплекті:
1 ходовою частиною, з опорним фланцем
2 шарнірними підшипниками (по 1 верхньому/нижньому)
Точний розрахунок ширини стулок і необхідна обробка стулок детально описані в інструкції зі складання.

Вертикальний зазор між стулками стандартно становить 4 мм і закривається ізоляційною прокладкою DS 9608. Для моделі 50A альтернативно можливий зазор 0,5 мм без ущільнення.

Стінний з’єднувальний профіль має бути злегка потоплений посередині або закруглений від вертикального краю дверей у напрямку до стінного з’єднання відповідно до радіуса.
Інші варіанти підключення до стіни можна знайти в інструкції з монтажу.

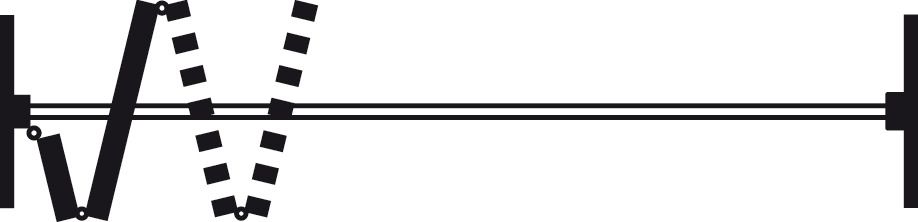

У відкритому положенні система складання зберігається відповідно до товщини стулки, а також кількості паралельних або злегка нахилених/V-подібних стулок.

Модель установки 50A або 50В може бути на ваш розсуд система від цього не змінюється!

Модель установки 50A (дверна петля торець дверей верх низ)
Дверні петлі втоплені у верхній і нижній край дверей (видно поворотне з’єднання).
У варіанті кутового підвішування з урізними дверними петлями, як правило, можливі лише рішення з 2 відкидними стулками. Направляюча в нижній частині абсолютно необхідна.
У середньому варіанті підвіски є можливість виконання без або з ходовою планкою внизу.
Для версій без направляючих на нижній основі рекомендується відрегулювати розмір зазору між підлогою та нижнім краєм стулки на значення від 7 до 9 мм. Дійсно, із замалим розміром зазору всі стулки можуть торкатися землі під час злегка коливального складання.

Модель установки 50В (петля накладна на торець дверей, може бути карточна або прихована)
Кількість петель нагвинчується в залежності від висоти стулки.
У варіанті кутового підвішування з гвинтовою петлею установку, як правило, слід планувати з направляючою рейкою в нижній частині. Виняток становлять установки з максимум 2-ма стулками з обох сторін, які також можуть виконуватися без направляючої на нижній основі.
У середньому варіанті підвіски є можливість виконання без або з ходовою планкою внизу.
Для версій без направляючих на нижній основі рекомендується відрегулювати розмір зазору між підлогою та нижнім краєм стулки на значення від 6 до 8 мм. Дійсно, із замалим розміром зазору всі стулки можуть торкатися землі під час злегка коливального складання.
Магніти для вирівнювання стулок фрезеруються у вертикальному краї стулки і є абсолютно необхідними для вирівнювання стулок.
