Набір для 2х складних дверей з підлоговою рейкою, Hafele Slido D-Fold21 50A / 50B, для дверей вагою до 50 кг, базовий комплект, для систем з нижньою направляючою, (940.42.513) верхню та нижню ходову шину та петлі замовляйте окремо

Інструкції та каталоги

Одна фурнітура для широкого спектру застосувань
- Для більшої свободи руху на квадратний метр
- Для кутової та центральної підвіски

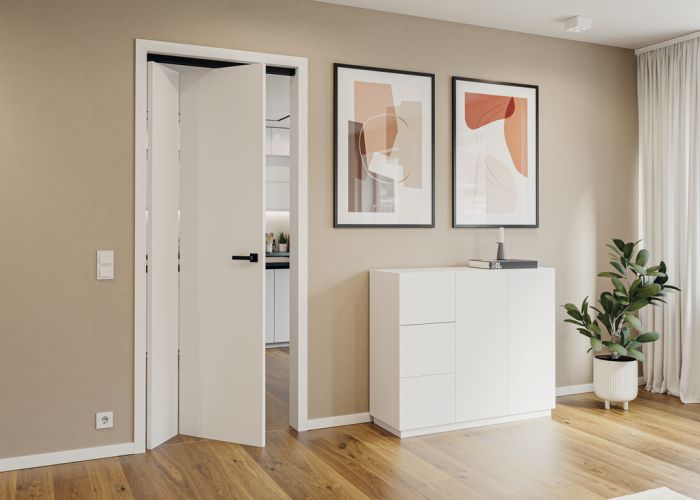

- Економна 1,5-дверна версія з максимальною шириною складного елемента 1200 мм
- Ходова шина, вбудована в перемичку або пригвинчується
- з дверною петлею (модель 50A) або стиковою петлею (модель 50B)

Рекомендації при оформленні замовлення:
Будь ласка, замовляйте ходові доріжки, направляючі доріжки, петлі та аксесуари окремо.
Будь ласка, замовляйте монтажний інструмент для опорного фланця вгорі окремо.
Потрібно кількість дверних петель для моделі 50A:
На складні двері: 1 штука з функцією вирівнювання дверей угорі та 1 штука без функції вирівнювання дверей знизу, до висоти дверей до 2500 мм
Потрібна кількість петель і магнітів для вирівнювання дверей для модель 50B:див. інструкцію

Поставляється в комплекті:
1 ходовою частиною, з опорним фланцем
2 шарнірними підшипниками (по 1 верхньому/нижньому)
1 направляючою, нижньою
1 монтажним блоком для нижнього шарнірного підшипника

Будь ласка, див. інструкції з монтажу для точного розрахунку ширина дверей і необхідні деталі для підготовки дверей.
Вертикальний зазор між дверними полотнами становить стандарт 4 мм і закривається фальцевим ущільнювачем DS 9608. У моделі 50A альтернативно можливий розмір зазору 0,5 мм без ущільнювача.
Профіль ущільнювача стіни має бути злегка відфрезерований у центрі або вертикальний край дверей має бути закруглений у напрямку до стіни з відповідним радіусом.
Інше Варіанти підключення до стіни можна знайти в інструкції з монтажу.

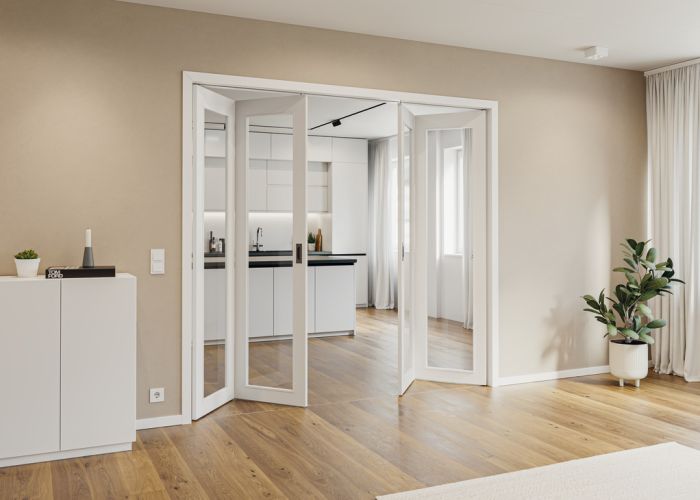

У відкритому положенні складаний пакет паркується паралельно або злегка нахилено/V-подібно залежно від товщини дверей, а також кількості дверних полотен.

Модель установки 50A або 50В може бути на ваш розсуд система від цього не змінюється!

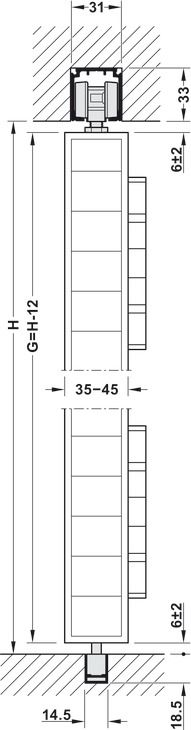

Модель установки 50A (дверна петля торець дверей верх низ)
Дверні петлі втоплені у верхній і нижній краї дверей (видно шарнірні петлі).
Для варіанту кутового підвішування з врізними дверними петлями, як правило, можливі лише рішення з 2-стулковими дверними системами. Тут обов’язкова нижня напрямна.
Для варіанту центральної підвіски є можливість використовувати нижню направляючу чи ні.
У варіанті без підлогової напрямної ми рекомендуємо встановити розмір зазору між підлогою та нижнім краєм дверцята до 7–9 мм, оскільки в іншому випадку пара дверей могла б стикатися з підлогою через злегка коливальний рух складання, якщо розмір зазору занадто малий.
Модель установки 50В (петля накладна на торець дверей, може бути карточна або прихована)
Кількість стикових петель залежить від висота дверей.
У варіанті кутового підвішування з стиковими петлями системи, як правило, повинні плануватися з нижньою напрямною. Виняток становлять системи з максимум 2 дверними полотнами з обох сторін, які також можуть бути виконані без нижньої направляючої.
Для варіанту центральної підвіски є можливість використовувати нижню направляючу.
У варіанті без нижньої направляючої. направляючу доріжку, ми рекомендуємо встановити розмір зазору між підлогою та нижнім краєм дверей на 6-8 мм, оскільки в іншому випадку пара дверей може стикатися з підлогою через злегка розгойдування складання, якщо розмір зазору є занадто малі.
Магніти для вирівнювання дверей врізаються у вертикальний край дверей і є обов’язковими для вирівнювання дверей.
