Фурнітура для складних дверей H?fele Slido D-Fold21 50A / 50B, комплект| Фурнітура для складних і поворотних дверей, кутова і центральна підвіска, для дверей вагою до 50 кг, комплект для поворотних дверних полотен, ширина дверей ?800 мм, для систем з підлоговими рейками, (940.42.515)

Одна фурнітура для широкого спектру застосувань
- Для більшої свободи руху на квадратний метр
- Для кутової та центральної підвіски
- Економна 1,5-дверна версія з максимальною шириною складного елемента 1200 мм
- Ходова шина, вбудована в перемичку або пригвинчується
- з дверною петлею (модель 50A) або стиковою петлею (модель 50B)
Рекомендації при оформленні замовлення:
Будь ласка, замовляйте ходові доріжки, направляючі доріжки, петлі та аксесуари окремо.
Будь ласка, замовляйте монтажний інструмент для опорного фланця вгорі окремо.
Потрібно кількість дверних петель для моделі 50A:
На складні двері: 1 штука з функцією вирівнювання дверей угорі та 1 штука без функції вирівнювання дверей знизу, до висоти дверей до 2500 мм
Потрібна кількість петель і магнітів для вирівнювання дверей для модель 50B:
див. таблицю
Поставляється в комплекті:
2 шарнірними підшипниками (по 1 верхньому/нижньому)
1 монтажним блоком для нижнього шарнірного підшипника
Будь ласка, перегляньте інструкції з монтажу для точного розрахунку ширини дверей і необхідних деталей для підготовки дверей.
Розміри вертикального зазору Між дверними полотнами стандартно 4 мм і закриваються фальцевим ущільнювачем DS 9608. У моделі 50A альтернативно можливий розмір зазору 0,5 мм без ущільнювача.
Профіль ущільнювача стіни має бути злегка відфрезерований у центрі або вертикальний край дверей має бути закруглений у напрямку до стіни з відповідним радіусом.
Інше Варіанти підключення до стіни можна знайти в інструкції з монтажу.

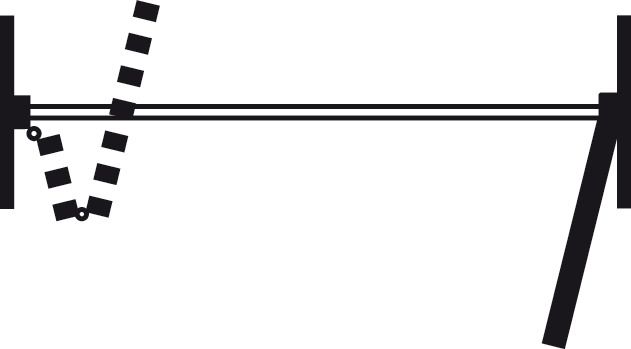

У відкритому положенні складаний пакет паркується паралельно або злегка нахилено/V-подібно залежно від товщини дверей, а також кількості дверних полотен.
Модель 50A (дверна петля)
Дверні петлі втоплені у верхній і нижній краї дверей (видно шарнірні петлі).
Для варіанту кутового підвішування з врізними дверними петлями, як правило, можливі лише рішення з 2-стулковими дверними системами. Тут обов’язкова нижня напрямна.
Для варіанту центральної підвіски є можливість використовувати нижню направляючу чи ні.
У варіанті без підлогової напрямної ми рекомендуємо встановити розмір зазору між підлогою та нижнім краєм дверцята до 7–9 мм, оскільки в іншому випадку пара дверей могла б стикатися з підлогою через злегка коливальний рух складання, якщо розмір зазору занадто малий.
Модель 50B (стикова петля)
Кількість стикових петель залежить від висота дверей.
У варіанті кутового підвішування з стиковими петлями системи, як правило, повинні плануватися з нижньою напрямною. Виняток становлять системи з максимум 2 дверними полотнами з обох сторін, які також можуть бути виконані без нижньої направляючої.
Для варіанту центральної підвіски є можливість використовувати нижню направляючу.
У варіанті без нижньої направляючої. направляючу доріжку, ми рекомендуємо встановити розмір зазору між підлогою та нижнім краєм дверей на 6-8 мм, оскільки в іншому випадку пара дверей може стикатися з підлогою через злегка розгойдування складання, якщо розмір зазору є занадто малі.
Магніти для вирівнювання дверей врізаються у вертикальний край дверей і є обов’язковими для вирівнювання дверей.
